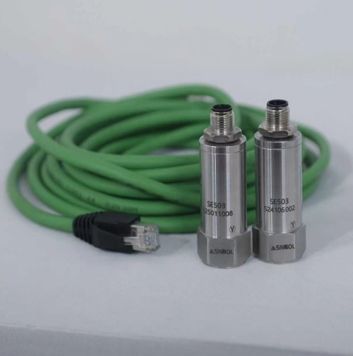

网络型单轴振动传感器 SE503


■ 产品特点
•具有超高的信号带宽。测量范围可以达到DC-6.3KHZ。
•传感器采用16位ADC采样，分辨率达到0.488mg/LSB
•同时提供三个方向（X/Y/Z）的振动数据和被测点温
•以太网通信接口。直接通过以太网通信将数据上传到服务器或平台
•传感器采用网线供电
■ 产品规格


产品名称	单轴振动温度智能传感器
型号规格	SE503
供电方式	DC 9-36V（水晶头线序：1236为信号，45为电源+、78为电源-）
传感器量程	振动加速度：±16g 振动速度：0-300mm/s 振动位移：0-30000um 温度：-40℃~125℃
信号带宽范围及精度	DC~6.3KHz（±3dB）
分辩率	0.488mg/LSB
采样频率	26.667KHZ
振动测量方向	X/Y/Z 轴
时域分析结果 (地址表：0-18位)	详见ModbusTcp寄存器（16Bit）与变量地址映射表
频谱分析结果 (地址表：19-54位)
包络谱分析结果 (地址表：55-66位)
预警报警功能 (地址表：68-71位)
通讯接口	以太网
运行环境温度	-40℃ ~ 85℃
固定连接上位机IP/端口	162.168.1.169/22009
默认本机IP/端口	192.168.1.164/502
协议方式	Modbus TCP
设备地址	出厂默认地址为“1” 范围：1 - 255
安装方式	磁吸或双头螺杆安装（底孔M5*6）
防护等级	IP67
尺寸规格	Φ23mm*68mm*24mm(筒径*高度*对边)
